二極管，能再快點嗎？
大家在選擇二極管整流器時，總是不會放過反向恢復時間 trr (它表示從指定的正向電流到指定的反向電流所需的恢復時間) 和 Qrr（它表示從指定的正向電流到指定的反向電流所需的恢復電荷），這兩個指標是衡量高頻整流器件性能的重要技術指標。
在面對高頻應用時，人們總會希望 trr 短一些，二極管恢復能更快一些。我們熟悉的 TMBS 肖特基二極管在高頻應用時就有很不錯的表現， trr 可以低至幾十 nS、Qrr 可以低至幾十 nC。
不過所謂“人無完人”，肖特基二極管也有其弱點，那就是反向漏電流較大、反向耐壓低，所以在低壓應用時還可以，到了幾百伏的高壓應用就不靈了。
后來人們通過摻雜的方式，制造出了具備更高反向耐壓結構的二極管，不過這種方法的“負作用”是會造成更高的正向?qū)▔航�，而且和肖特基二極管相比 trr 也比較高，要達到數百納秒。所以，如何獲得具有低 trr、更高反向耐壓的二極管一直是業界追求的目標。
通過采用獨特的摻鉑（Pt）工藝，Vishay 解決了這個問題，推出了 FRED Pt® 超快恢復二極管，該系列產品可以實現最快 14nS 的反向恢復時間，最高的反向電壓可達 1200V，額定電流也可達 200A，最大工作結溫為 175℃。

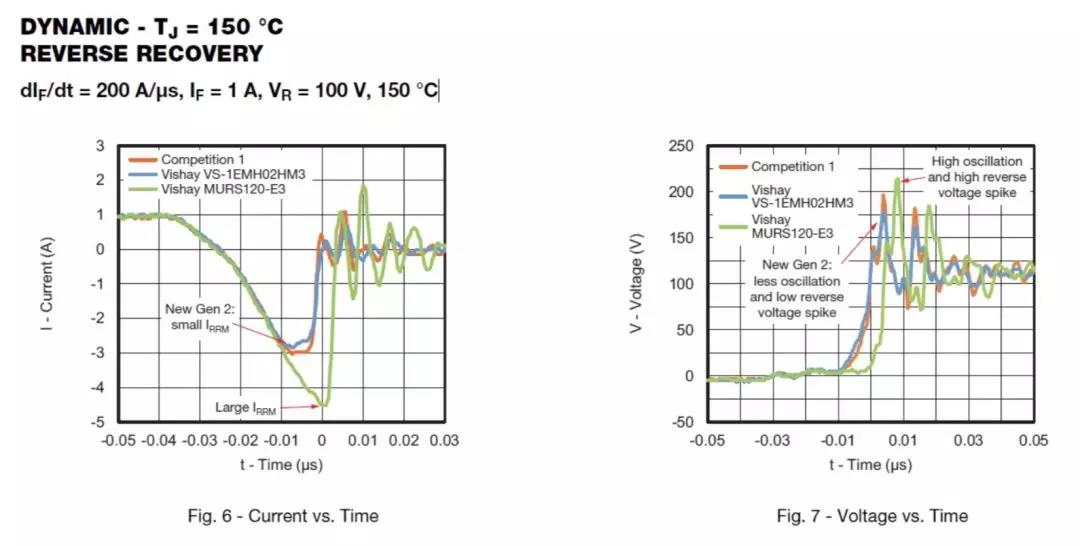

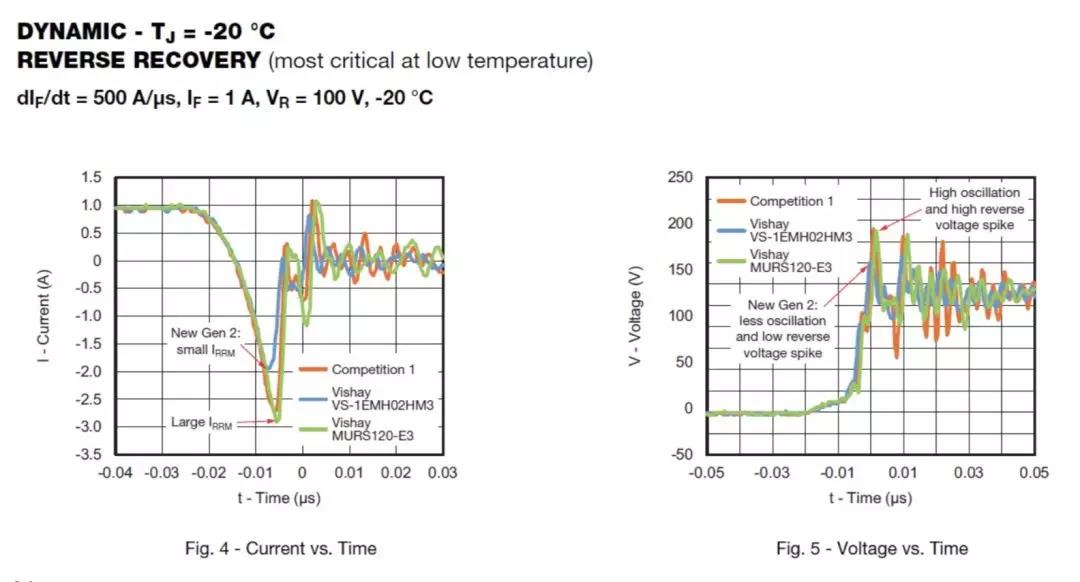

眾所周知，溫度越高，電流恢復時間越長。但是很多工程師沒有意識到，溫度越低，電流恢復時間會越短，而且會引起電流不穩定，造成電流和電壓震蕩。
Notes: • 低 IRRM，低震蕩和低反向電壓尖峰有助于最大限度地降低 EMI 并降低開關功率損耗。  Notes: • 低 IRRM，低震蕩和低反向電壓尖峰有助于最大限度地降低 EMI 并降低開關功率損耗。 • 高 IRRM 干擾可能會在冷啟動期間對系統造成干擾。 和其他超快恢復二極管技術相比，FRED Pt® 的整流特性既快又“柔和”，特別適合汽車相關的應用。
不過說到汽車應用，大家知道，元器件車規的要求是相當苛刻的，很多元器件縱有一身武（性）藝（能），卻會因?yàn)闊o法達到車規要求而被擋在大門外。
高可靠性，eSMP® 封裝保駕
為了能夠讓 FRED Pt® 系列產品能夠滿足汽車及其他高可靠性應用場景的要求，Vishay 將其獨有的 eSMP® 封裝應用到了 FRED Pt® 產品上。

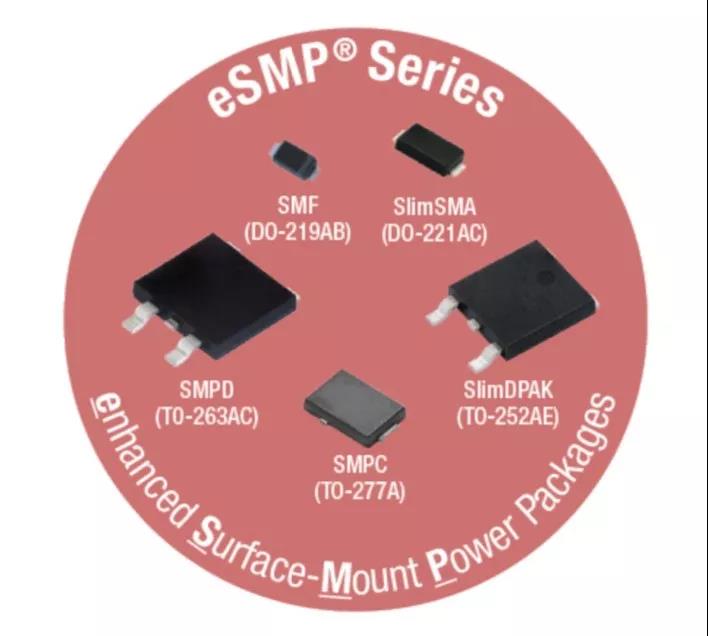

圖1，eSMP® 系列 FRED Pt® 整流器
eSMP® 封裝的優勢在于：在同等的應用條件下，它可以在更小的封裝內實現更高的功率密度，提供更優的導熱性能，從而為器件帶來更高的可靠性。所以 eSMP® 系列 FRED Pt® 整流器均可提供 AEC-Q101 車規認證的產品，確保產品的電氣參數滿足汽車應用最高質量水平的要求。
eSMP® 系列 FRED Pt® 整流器的一些關鍵性能包括： ? 反向恢復時間 trr 低至 14 nS ? 反向電壓可達 100V、200V 和 600V ? 不同產品正向?qū)娏鞣秶?span> 1A ~ 30A ? 正向壓降低，實現低功耗 ? 反向漏電流低 ? 快速和軟恢復特性，減少了 EMI 干擾 ? 開關損耗低 ? 結溫 175℃，具有出色的熱性能和可靠性

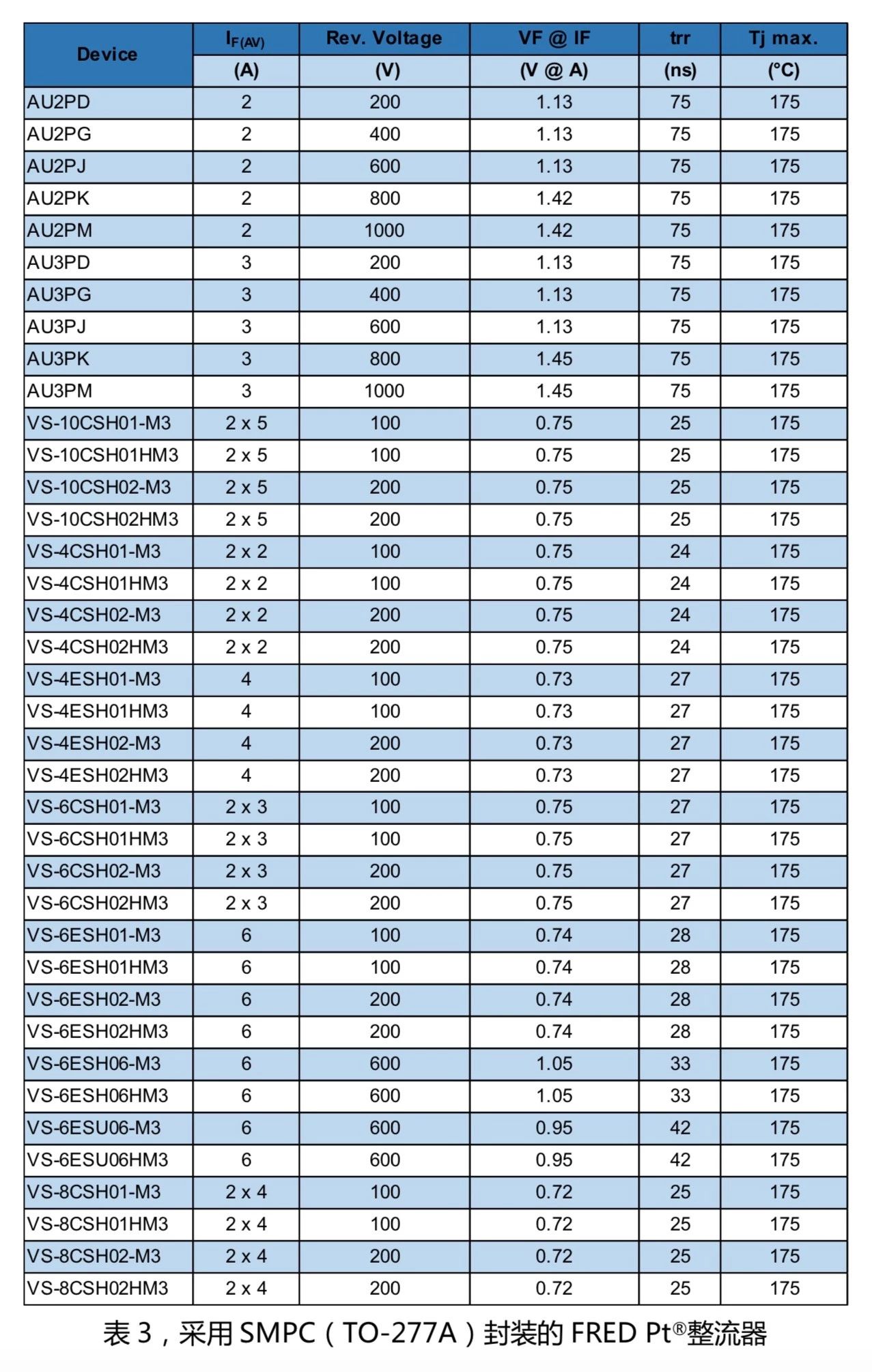

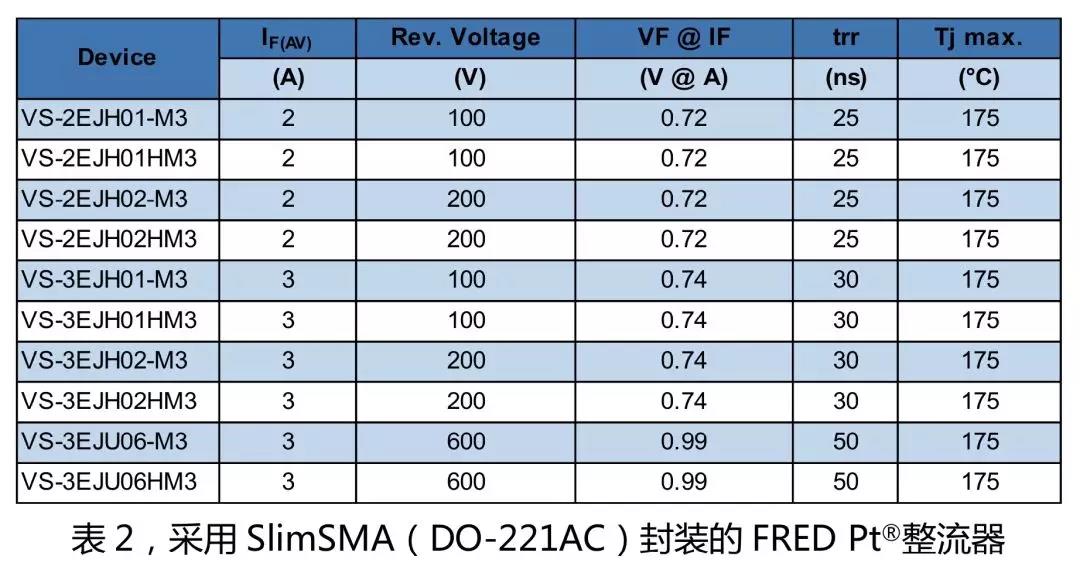

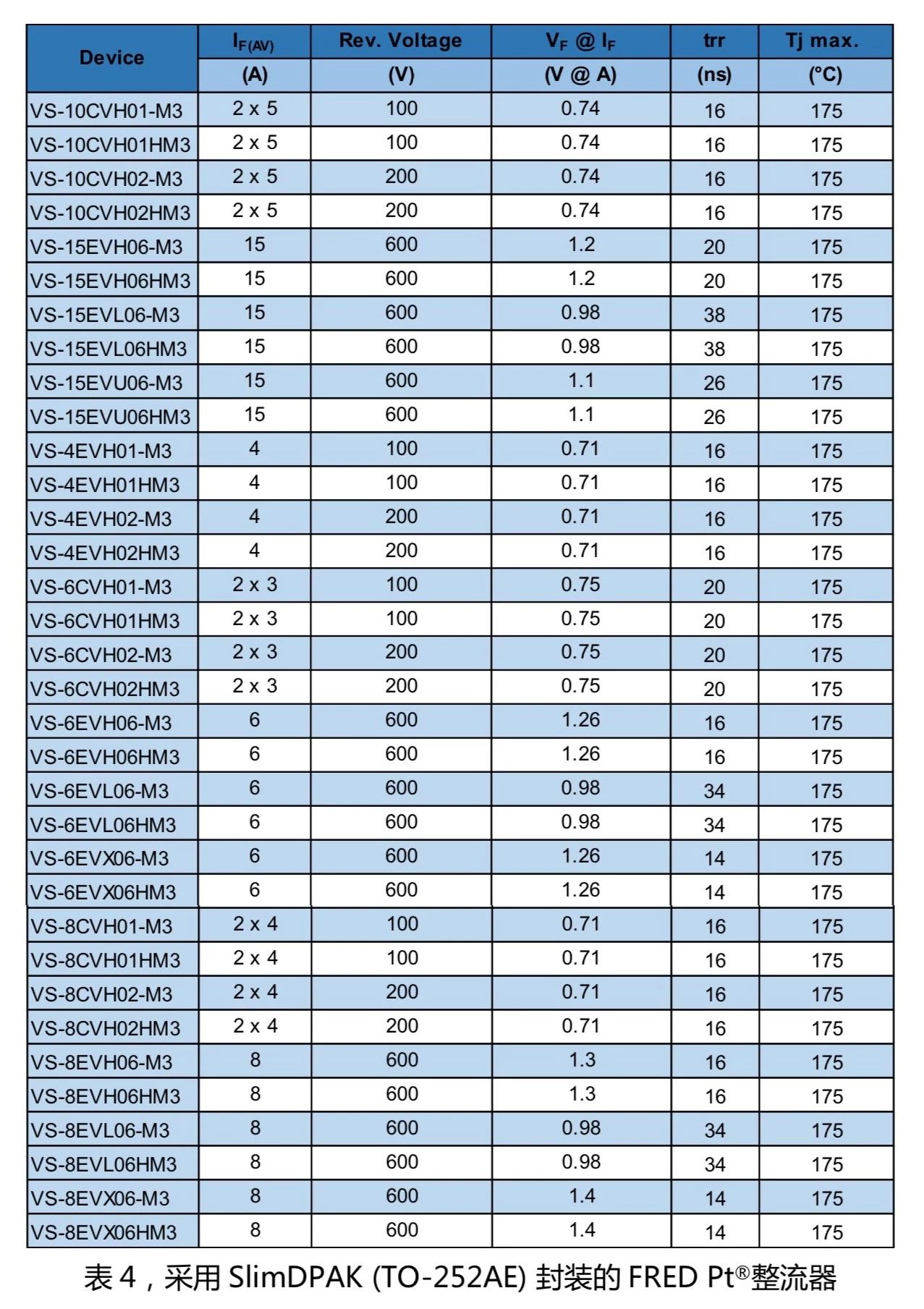

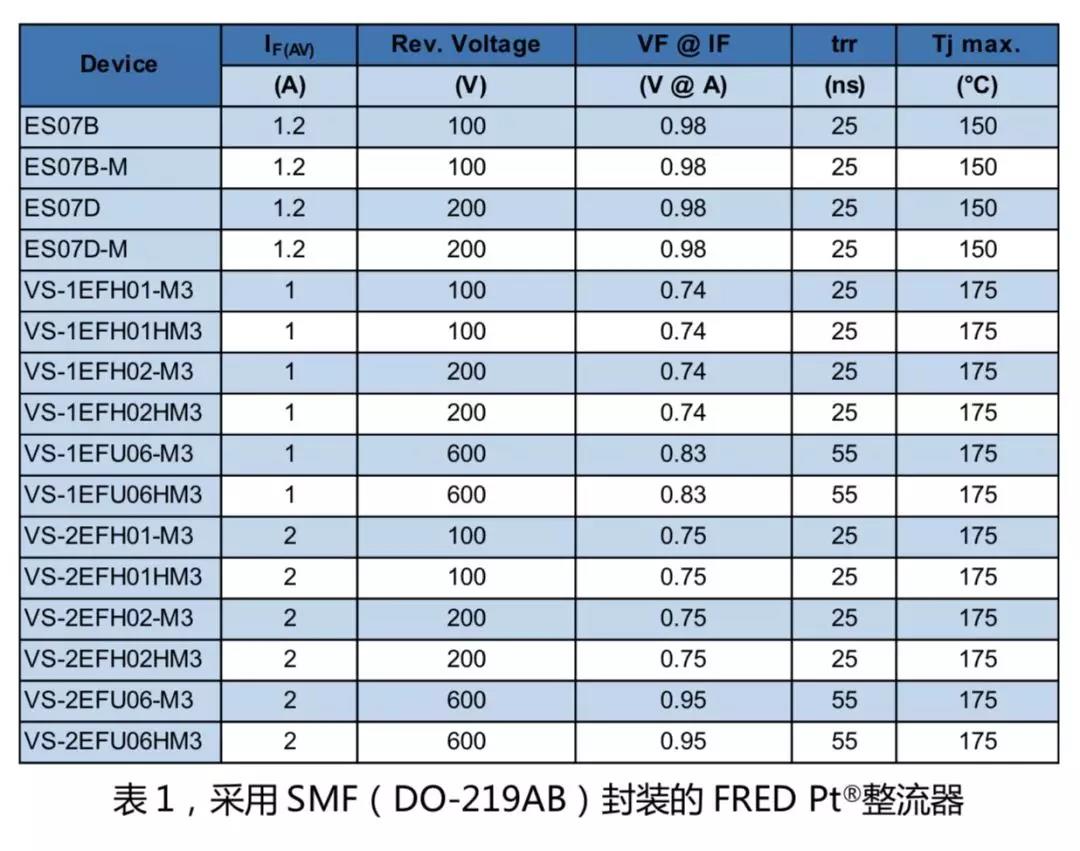

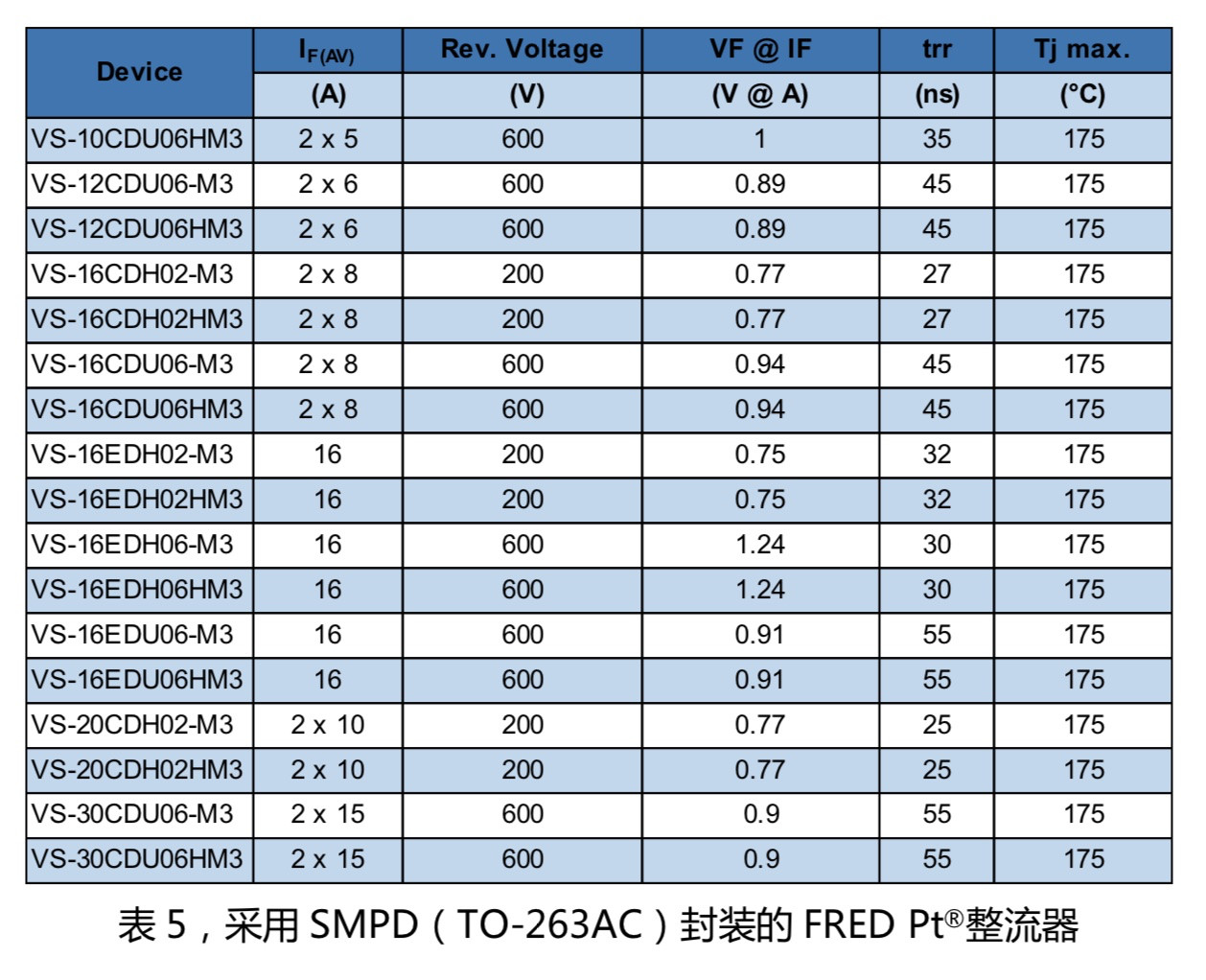

以下我們列出了幾種 eSMP® 系列 FRED Pt® 整流器的選型表，大家可以從中查詢自己所需的器件。
最后，總結一下
其實這樣的例子在 Vishay 的二極管/整流器產品線中并非個案，越來越多的 eSMP® 封裝系列的產品正向我們走來。
|
