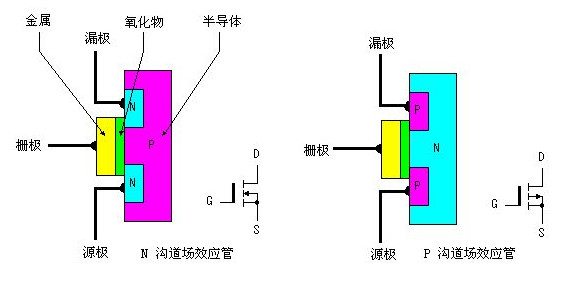

什么是MOS管？ MOS管的英文全稱叫MOSFET(Metal Oxide Semiconductor Field Effect Transistor)，即金屬氧化物半導體型場效應管，屬于場效應管中的絕緣柵型。因此，MOS管有時被稱為絕緣柵場效應管。在一般電子電路中，MOS管通常被用于放大電路或開關電路。 1、MOS管的構造在一塊摻雜濃度較低的P型半導體硅襯底上，用半導體光刻、擴散工藝制作兩個高摻雜濃度的N+區，并用金屬鋁引出兩個電極，分別作為漏極D和源極S。然后在漏極和源極之間的P型半導體表面復蓋一層很薄的二氧化硅（Si02）絕緣層膜，在再這個絕緣層膜上裝上一個鋁電極，作為柵極G。這就構成了一個N溝道（NPN型）增強型MOS管。顯然它的柵極和其它電極間是絕緣的。圖1-1所示 A 、B分別是它的結構圖和代表符號。 同樣用上述相同的方法在一塊摻雜濃度較低的N型半導體硅襯底上，用半導體光刻、擴散工藝制作兩個高摻雜濃度的P+區，及上述相同的柵極制作過程，就制成為一個P溝道（PNP型）增強型MOS管。下圖所示分別是N溝道和P溝道MOS管道結構圖和代表符號。
增強型MOS管的漏極D和源極S之間有兩個背靠背的PN結。當柵-源電壓VGS=0時，即使加上漏-源電壓VDS，總有一個PN結處于反偏狀態，漏-源極間沒有導電溝道（沒有電流流過），所以這時漏極電流ID=0。 此時若在柵-源極間加上正向電壓，即VGS＞0，則柵極和硅襯底之間的SiO2絕緣層中便產生一個柵極指向P型硅襯底的電場，由于氧化物層是絕緣的，柵極所加電壓VGS無法形成電流，氧化物層的兩邊就形成了一個電容，VGS等效是對這個電容充電，并形成一個電場，隨著VGS逐漸升高，受柵極正電壓的吸引，在這個電容的另一邊就聚集大量的電子并形成了一個從漏極到源極的N型導電溝道，當VGS大于管子的開啟電壓VT（一般約為 2V）時，N溝道管開始導通，形成漏極電流ID，我們把開始形成溝道時的柵-源極電壓稱為開啟電壓，一般用VT表示。 控制柵極電壓VGS的大小改變了電場的強弱，就可以達到控制漏極電流ID的大小的目的，這也是MOS管用電場來控制電流的一個重要特點，所以也稱之為場效應管。 3、MOS管的特性
上述MOS管的工作原理中可以看出，MOS管的柵極G和源極S之間是絕緣的，由于Sio2絕緣層的存在，在柵極G和源極S之間等效是一個電容存在，電壓VGS產生電場從而導致源極-漏極電流的產生。此時的柵極電壓VGS決定了漏極電流的大小，控制柵極電壓VGS的大小就可以控制漏極電流ID的大小。這就可以得出如下結論： 4、MOS管的電壓極性和符號規則
上圖是N溝道MOS管的符號，圖中D是漏極，S是源極，G是柵極，中間的箭頭表示襯底，如果箭頭向里表示是N溝道的MOS管，箭頭向外表示是P溝道的MOS管。 在實際MOS管生產的過程中襯底在出廠前就和源極連接，所以在符號的規則中；表示襯底的箭頭也必須和源極相連接，以區別漏極和源極。
MOS管應用電壓的極性和我們普通的晶體三極管相同，N溝道的類似NPN晶體三極管，漏極D接正極，源極S接負極，柵極G正電壓時導電溝道建立，N溝道MOS管開始工作。 同樣P道的類似PNP晶體三極管，漏極D接負極，源極S接正極，柵極G負電壓時，導電溝道建立，P溝道MOS管開始工作。 5、MOS管和晶體三極管相比的重要特性
1) 場效應管的源極S、柵極G、漏極D分別對應于三極管的發射極e、基極b、集電極c，它們的作用相似。 6、在開關電源電路中，大功率MOS管和大功率晶體三極管相比MOS管的優點 1) 輸入阻抗高，驅動功率小——由于柵源之間是二氧化硅（SiO2）絕緣層，柵源之間的直流電阻基本上就是SiO2絕緣電阻，一般達100MΩ左右，交流輸入阻抗基本上就是輸入電容的容抗。由于輸入阻抗高，對激勵信號不會產生壓降，有電壓就可以驅動，所以驅動功率極�。`敏度高）。一般的晶體三極管必需有基極電壓Vb，再產生基極電流Ib，才能驅動集電極電流的產生。晶體三極管的驅動是需要功率的（Vb×Ib）。 2) 開關速度快——MOSFET的開關速度和輸入的容性特性的有很大關系，由于輸入容性特性的存在，使開關的速度變慢，但是在作為開關運用時，可降低驅動電路內阻，加快開關速度（輸入采用了后述的“灌流電路”驅動，加快了容性的充放電的時間）。MOSFET只靠多子導電，不存在少子儲存效應，因而關斷過程非常迅速，開關時間在10—100ns之間，工作頻率可達100kHz以上，普通的晶體三極管由于少數載流子的存儲效應，使開關總有滯后現象，影響開關速度的提高（目前采用MOS管的開關電源其工作頻率可以輕易的做到100K/S～150K/S,這對于普通的大功率晶體三極管來說是難以想象的）。 3) 無二次擊穿——由于普通的功率晶體三極管具有當溫度上升就會導致集電極電流上升（正的溫度～電流特性）的現象，而集電極電流的上升又會導致溫度進一步的上升，溫度進一步的上升，更進一步的導致集電極電流的上升這一惡性循環。而晶體三極管的耐壓VCEO隨管溫度升高是逐步下降，這就形成了管溫繼續上升、耐壓繼續下降最終導致晶體三極管的擊穿，這是一種導致電視機開關電源管和行輸出管損壞率占95%的破環性的熱電擊穿現象，也稱為二次擊穿現象。MOS管具有和普通晶體三極管相反的溫度～電流特性，即當管溫度（或環境溫度）上升時，溝道電流IDS反而下降。例如；一只IDS=10A的MOS FET開關管，當VGS控制電壓不變時，在250C溫度下IDS=3A，當芯片溫度升高為1000C時，IDS降低到2A，這種因溫度上升而導致溝道電流IDS下降的負溫度電流特性，使之不會產生惡性循環而熱擊穿。也就是MOS管沒有二次擊穿現象，可見采用MOS管作為開關管，其開關管的損壞率大幅度的降低，近兩年電視機開關電源采用MOS管代替過去的普通晶體三極管后，開關管損壞率大大降低也是一個極好的證明。 4) MOS管導通后其導通特性呈純阻性——普通晶體三極管在飽和導通是，幾乎是直通，有一個極低的壓降，稱為飽和壓降，既然有一個壓降，那么也就是；普通晶體三極管在飽和導通后等效是一個阻值極小的電阻，但是這個等效的電阻是一個非線性的電阻（電阻上的電壓和流過的電流不能符合歐姆定律），而MOS管作為開關管應用，在飽和導通后也存在一個阻值極小的電阻，但是這個電阻等效一個線性電阻，其電阻的阻值和兩端的電壓降和流過的電流符合歐姆定律的關系，電流大壓降就大，電流小壓降就小，導通后既然等效是一個線性元件，線性元件就可以并聯應用，當這樣兩個電阻并聯在一起，就有一個自動電流平衡的作用，所以MOS管在一個管子功率不夠的時候，可以多管并聯應用，且不必另外增加平衡措施（非線性器件是不能直接并聯應用的）。 MOS管和普通的晶體三極管相比，有以上四項優點，就足以使MOS管在開關運用狀態下完全取代普通的晶體三極管。目前的技術MOS管道VDS能做到1000V，只能作為開關電源的開關管應用，隨著制造工藝的不斷進步，VDS的不斷提高，取代顯像管電視機的行輸出管也是近期能實現的。 什么是灌流電路
1、MOS管作為開關管應用的特殊驅動電路

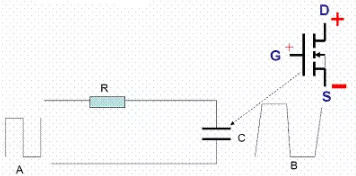

壓波形變成B的畸變波形，導致開關管不能正常開關工作而損壞，解決的方法就是，只要R足夠的小，甚至沒有阻值，激勵信號能提供足夠的電流，就能使等效電容迅速的充電、放電，這樣MOS開關管就能迅速的“開”、“關”，保證了正常工作。由于激勵信號是有內阻的，信號的激勵電流也是有限度，我們在作為開關管的MOS管的輸入部分，增加一個減少內阻、增加激勵電流的“灌流電路”來解決此問題，如下圖所示。

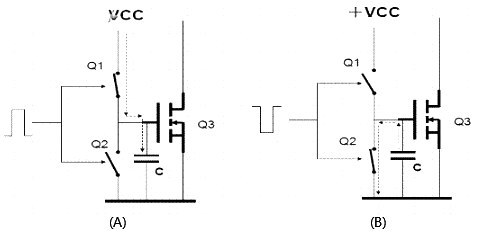

上圖中，在作為開關應用的MOS管Q3的柵極S和激勵信號之間增加Q1、Q2兩只開關管，此兩只管均為普通的晶體三極管，兩只管接成串聯連接，Q1為NPN型Q2為PNP型，基極連接在一起（實際上是一個PNP、NPN互補的射極跟隨器），兩只管等效是兩只在方波激勵信號控制下輪流導通的開關，如下圖A和B。

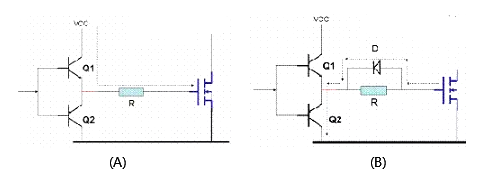

當激勵方波信號的正半周來到時；晶體三極管Q1（NPN）導通、Q2（PNP）截止，VCC經過Q1導通對MOS開關管Q3的柵極充電，由于Q1是飽和導通，VCC等效是直接加到MOS管Q3的柵極，瞬間充電電流極大，充電時間極短，保證了MOS開關管Q3的迅速的“開”，如圖A所示（圖A和圖B中的電容C為MOS管柵極S的等效電容）。 當激勵方波信號的負半周來到時；晶體三極管Q1（NPN）截止、Q2（PNP）導通，MOS開關管Q3的柵極所充的電荷，經過Q2迅速放電，由于Q2是飽和導通，放電時間極短，保證了MOS開關管Q3的迅速的“關”，如上圖B所示。 由于MOS管在制造工藝上柵極S的引線的電流容量有一定的限度，所以在Q1在飽和導通時VCC對MOS管柵極S的瞬時充電電流巨大，極易損壞MOS管的輸入端，為了保護MOS管的安全，在具體的電路中必須采取措施限制瞬時充電的電流值，在柵極充電的電路中串接一個適當?shù)某潆娤蘖麟娮鑂，如下圖A所示。 充電限流電阻R的阻值的選��；要根據MOS管的輸入電容的大小，激勵脈沖的頻率及灌流電路的VCC（VCC一般為12V）的大小決定一般在數十姆歐到一百歐姆之間。
由于充電限流電阻的增加，使在激勵方波負半周時Q2導通時放電的速度受到限制（充電時是VCC產生電流，放電時是柵極所充的電壓VGS產生電流，VGS遠遠小于VCC,R的存在大大的降低了放電的速率）使MOS管的開關特性變壞，為了使R阻值在放電時不影響迅速放電的速率，在充電限流電阻R上并聯一個形成放電通路的二極管D，上圖B所示。此二極管在放電時導通，在充電時反偏截止。這樣增加了充電限流電阻和放電二極管后，既保證了MOS管的安全，又保證了MOS管，“開”與“關”的迅速動作。

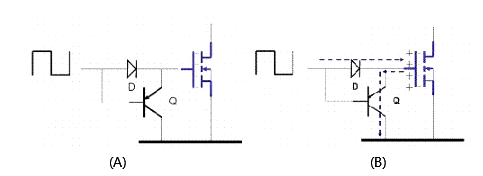

2、另一種灌流電路

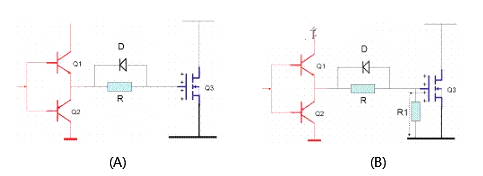

雖然電源切斷，此時Q1、Q2也都處于斷開狀態，電荷沒有釋放的回路，MOS管柵極的電場仍然存在（能保持很長時間），建立導電溝道的條件并沒有消失。這樣在再次開機瞬間，由于激勵信號還沒有建立，而開機瞬間MOS管的漏極電源(VDS)隨機提供,在導電溝道的作用下，MOS管即刻產生不受控的巨大漏極電流ID，引起MOS管燒壞。 為了避免此現象產生，在MOS管的柵極對源極并接一只泄放電阻R1，如下圖B所示，關機后柵極存儲的電荷通過R1迅速釋放，此電阻的阻值不可太大，以保證電荷的迅速釋放，一般在5K～數10K左右。
實例應用電路分析 初步的了解了以上的關于MOS管的一些知識后，一般的就可以簡單的分析，采用MOS管開關電源的電路了。 1、 三星等離子V2屏開關電源PFC部分激勵電路分析

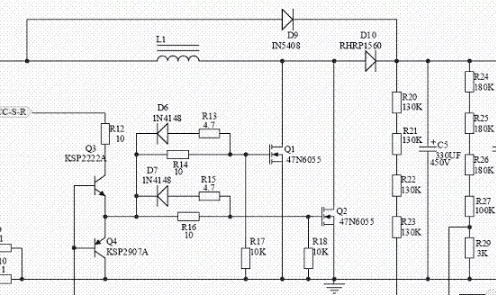

（圖1：三星V2屏開關電源 - PFC電源部分電原理圖）

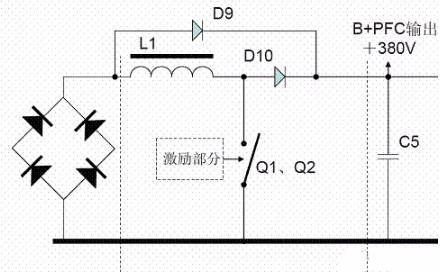

（圖2：圖1的等效電路框圖）
圖1所示，是三星V2屏等離子開關電源的PFC激勵部分。從圖中可以看出；這是一個并聯開關電源L1是儲能電感，D10是這個開關電源的整流二極管，Q1、Q2是開關管，為了保證PFC開關電源有足夠的功率輸出，采用了兩只MOS管Q1、Q2并聯應用（圖2所示；是該并聯開關電源等效電路圖，圖中可以看出該并聯開關電源是加在整流橋堆和濾波電容C5之間的），圖中Q3、Q4是灌流激勵管，Q3、Q4的基極輸入開關激勵信號， VCC-S-R是Q3、Q4的VCC供電(22.5V)。 兩只開關管Q1、Q2的柵極分別有各自的充電限流電阻和放電二極管，R16是Q2的在激烈信號為正半周時的對Q2柵極等效電容充電的限流電阻，D7是Q2在激烈信號為負半周時的Q2柵極等效電容放電的放電二極管，同樣R14、D6則是Q1的充電限流電阻和放電的放電二極管。R17和R18是Q1和Q2的關機柵極電荷泄放電阻。D9是開機瞬間浪涌電流分流二極管。

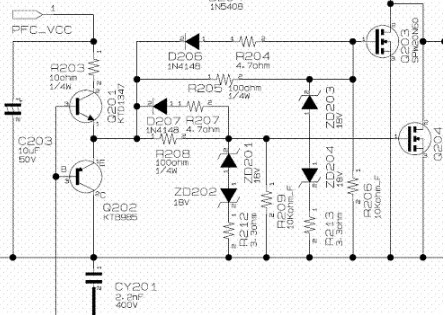

2、 三星等離子V4屏開關電源PFC部分激勵電路分析
3、 海信液晶開關電源PFC部分激勵電路分析

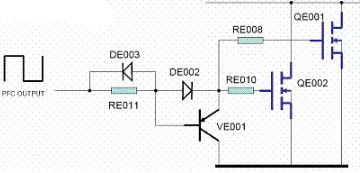

下圖所示為灌流電路的等效電路，從圖中，可以清晰的看出該灌流電路的原理及各個元件的作用。

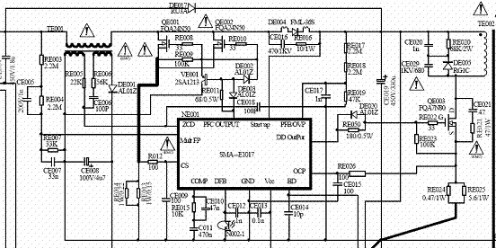

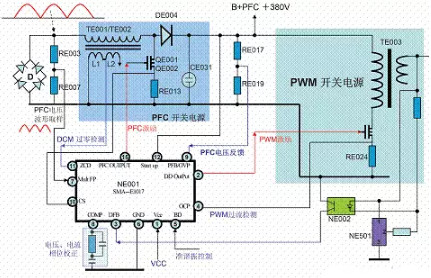

從等效電路圖來分析，集成電路的激勵輸出端（PFCOUTPUT端子），輸出方波的正半周時DE002導通，經過RE008、RE010對MOS開關管QE001和QE002的柵極充電，當激勵端為負半周時，DE002截止，由于晶體三極管VE001是PNP型，負半周信號致使VE001導通，此時；QE001和QE002的柵極所充電荷經過VE001放電，MOS管完成“開”、“關”周期的工作。從圖3-5的分析中，RE011作用是充電的限流電阻，而在放電時由于VE001的存在和導通，已經建立了放電的回路，DE003的作用是加速VE001的導通，開關管關閉更加迅速。 開頭的圖所示的是原理圖是PFC開關電源及PWM開關電源的電原理圖，該電路中的集成電路MSA-E1017是把PFC部分的激勵控制和PWM部分激勵控制復合在一塊集成電路中，下圖是原理框圖，圖中的QE003及TE002是PWM開關電源的開關管及開關變壓器，RE050是QE003的充電限流電阻、DE020是其放電二極管。
關于MOS管一直是工程師熱衷討論的話題之一，于是我們整理了常見及不常見的MOS管的相關知識，希望對各位工程師有所幫助。下面讓我們一起來聊聊MOS管這個非常重要的元器件吧！ 防靜電保護 MOS管是屬于絕緣柵場效應管，柵極是無直流通路，輸入阻抗極高，極易引起靜電荷聚集，產生較高的電壓將柵極和源極之間的絕緣層擊穿。早期生產的MOS管大都沒有防靜電的措施，所以在保管及應用上要非常小心，特別是功率較小的MOS管，由于功率較小的MOS管輸入電容比較小，接觸到靜電時產生的電壓較高，容易引起靜電擊穿。 而近期的增強型大功率MOS管則有比較大的區別，首先由于功能較大輸入電容也比較大，這樣接觸到靜電就有一個充電的過程，產生的電壓較小，引起擊穿的可能較小，再者現在的大功率MOS管在內部的柵極和源極有一個保護的穩壓管DZ（如下圖所示），把靜電嵌位于保護穩壓二極管的穩壓值以下，有效的保護了柵極和源極的絕緣層，不同功率、不同型號的MOS管其保護穩壓二極管的穩壓值是不同的。雖然MOS管內部有了保護措施，我們操作時也應按照防靜電的操作規程進行，這是一個合格的維修員應該具備的。
在修理電視機及電器設備時，會遇到各種元器件的損壞，MOS管也在其中，這就是我們的維修人員如何利用常用的萬用表來判斷MOS管的好壞、優劣。在更換MOS管時如果沒有相同廠家及相同型號，如何代換的問題。 1、MOS管的測試：
作為一般的電器電視機維修人員在測量晶體三極管或二極管時，一般是采用普通的萬用表來判斷三極管或者二極管的好壞，雖然對所判斷的三極管或二極管的電氣參數沒法確認，但是只要方法正確對于確認晶體三極管的“好”與“壞”還是沒有問題的。同樣MOS管也可以應用萬用表來判斷其“好”與“壞”,從一般的維修來說，也可以滿足需求了。
首先在測量前應該會使用萬用表，特別是歐姆檔的應用，要了解歐姆擋才會正確應用歐姆擋來測量晶體三極管及MOS管。
采用萬用表的R×10K擋；R×10K擋內部的電池一般是9V加1.5V達到10.5V這個電壓一般判斷PN結點反相漏電是夠了，萬用表的紅表筆是負電位（接內部電池的負極），萬用表的黑表筆是正電位（接內部電池的正極），如上圖所示。
2）測試步驟：
保持上述狀態；此時用一只100K～200K電阻連接于柵極和漏極，如下圖所示；這時表針指示歐姆數應該越小越好，一般能指示到0歐姆，這時是正電荷通過100K電阻對MOS管的柵極充電，產生柵極電場，由于電場產生導致導電溝道致使漏極和源極導通，所以萬用表指針偏轉，偏轉的角度大（歐姆指數�。┳C明放電性能好。
此時在上圖的狀態；再把連接的電阻移開，這時萬用表的指針仍然應該是MOS管導通的指數不變，如下圖所示。雖然電阻拿開，但是因?yàn)殡娮鑼艠O所充的電荷并沒有消失，柵極電場繼續維持，內部導電溝道仍然保持，這就是絕緣柵型MOS管的特點。如果電阻拿開表針會慢慢的逐步的退回到高阻甚至退回到無窮大，要考慮該被測管柵極漏電。
在修理電視機及各種電器設備時，遇到元器件損壞應該采用相同型號的元件進行更換。但是，有時相同的元件手邊沒有，就要采用其他型號的進行代換，這樣就要考慮到各方面的性能、參數、外形尺寸等，例如電視的里面的行輸出管，只要考慮耐壓、電流、功率一般是可以進行代換的（行輸出管外觀尺寸幾乎相同），而且功率往往大一些更好。 對于MOS管代換雖然也是這一原則，最好是原型號的最好，特別是不要追求功率要大一些，因?yàn)楣β蚀螅惠斎腚娙菥痛�，換了后和激勵電路就不匹配了，激勵灌流電路的充電限流電阻的阻值的大小和MOS管的輸入電容是有關系的，選用功率大的盡管容量大了，但輸入電容也就大了，激勵電路的配合就不好了，這反而會使MOS管的開、關性能變壞。所示代換不同型號的MOS管，要考慮到其輸入電容這一參數。 例如有一款42寸液晶電視的背光高壓板損壞，經過檢查是內部的大功率MOS管損壞，因?yàn)闊o原型號的代換，就選用了一個，電壓、電流、功率均不小于原來的MOS管替換，結果是背光管出現連續的閃爍（啟動困難），最后還是換上原來一樣型號的才解決問題。 檢測到MOS管損壞后，更換時其周邊的灌流電路的元件也必須全部更換，因?yàn)樵揗OS管的損壞也可能是灌流電路元件的欠佳引起MOS管損壞。即便是MOS管本身原因損壞，在MOS管擊穿的瞬間，灌流電路元件也受到傷害，也應該更換。就像我們有很多高明的維修師傅在修理A3開關電源時；只要發現開關管擊穿，就也把前面的2SC3807激勵管一起更換一樣道理（盡管2SC3807管，用萬用表測量是好的）。 另外 “工欲善其事必先利其器”準備一本MOS管手冊、一塊好的萬用表（歐姆擋中心刻度12歐或更小）、一套好的工具是必須的。
此時在上圖的狀態；再把連接的電阻移開，這時萬用表的指針仍然應該是MOS管導通的指數不變，如下圖所示。雖然電阻拿開，但是因?yàn)殡娮鑼艠O所充的電荷并沒有消失，柵極電場繼續維持，內部導電溝道仍然保持，這就是絕緣柵型MOS管的特點。如果電阻拿開表針會慢慢的逐步的退回到高阻甚至退回到無窮大，要考慮該被測管柵極漏電。此時在上圖的狀態；再把連接的電阻移開，這時萬用表的指針仍然應該是MOS管導通的指數不變，如下圖所示。雖然電阻拿開，但是因?yàn)殡娮鑼艠O所充的電荷并沒有消失，柵極電場繼續維持，內部導電溝道仍然保持，這就是絕緣柵型MOS管的特點。如果電阻拿開表針會慢慢的逐步的退回到高阻甚至退回到無窮大，要考慮該被測管柵極漏電。此時在上圖的狀態；再把連接的電阻移開，這時萬用表的指針仍然應該是MOS管導通的指數不變，如下圖所示。雖然電阻拿開，但是因?yàn)殡娮鑼艠O所充的電荷并沒有消失，柵極電場繼續維持，內部導電溝道仍然保持，這就是絕緣柵型MOS管的特點。如果電阻拿開表針會慢慢的逐步的退回到高阻甚至退回到無窮大，要考慮該被測管柵極漏電。
|
